角物加工、量産品の一貫生産

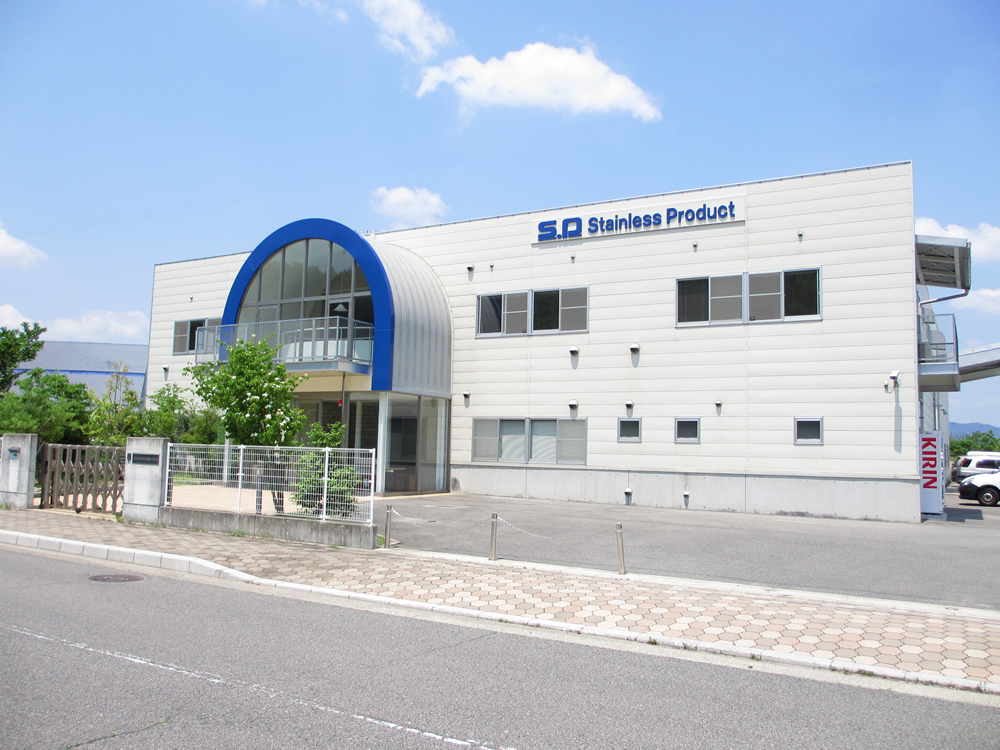

西日本（中国、九州）を中心とした顧客対応のために広島工場（東広島市）を第3の生産拠点として設けました。私たちは少数精鋭により軽合金、高合金の角物加工を主として医療機器部品、産業機器部品等の試作から量産品まであらゆる分野のニーズに応えられるように取り組んでいきます。
またVE/VA 提案によるコストダウンにも積極的に取り組みエキスパートとして顧客の信頼を得ていきます。
- 所在地
- 広島県 東広島市西大沢2-1-10
- 電話番号
- 082-420-2331
- FAX番号
- 082-425-1213
- 敷地面積
- 5,000m²
- 建物面積
- 2,000m²
設備紹介
millac1052V
テーブル寸法：2200ｘ1050。
最大ストローク：Ⅹ2050ｘＹ1060ｘＺ800。
大型ワークを加工出来る弊社で一番大きな縦型マシニングセンター。
アングルヘッド付属で横穴形状も対応可能。
ヘール加工によりシール面の加工可能。
BBT主軸により高剛性高精度を実現。

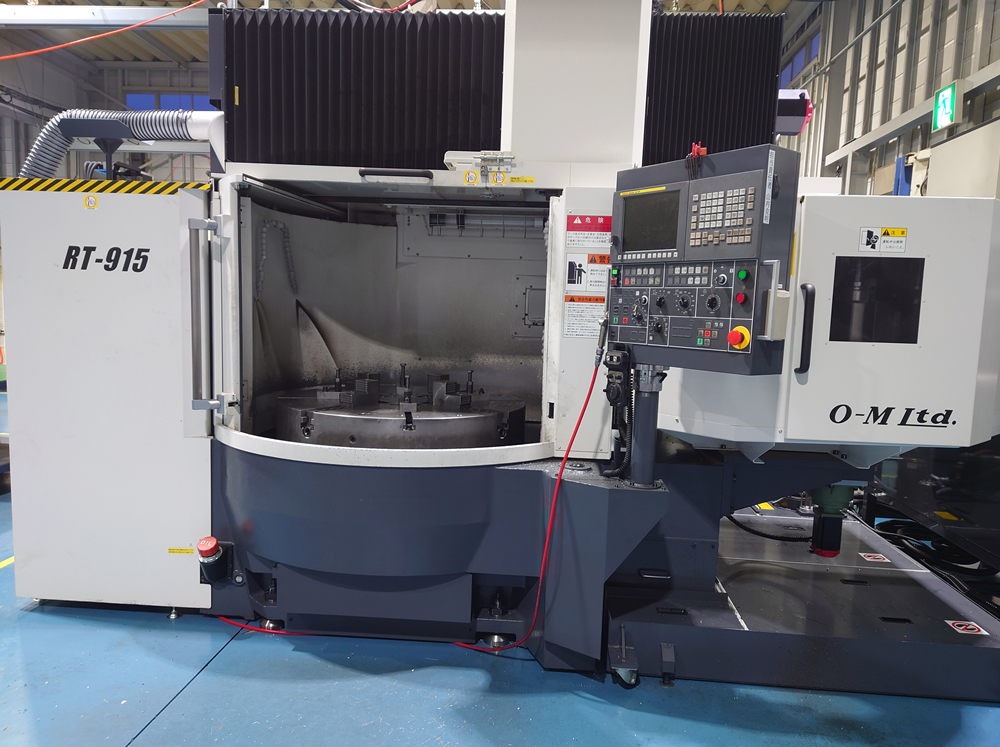

RT915
最大チャック径Φ1000 最大加工径Φ915 最大加工長さが700L。
大口径を得意とする縦型旋盤。
また縦型の特徴として円筒に対して垂直方向での固定が可能な為
パイプ形状の物など外径を抑えるチャック方式よりも真円度をより高精度で加工可能。形状に応じたチャック方法の選定を行い高い精度での加工が可能 。
| 機械名 | メーカー | 機種名 | 最大加工径 | 加工長さ | 備考 |
|---|---|---|---|---|---|
| NC旋盤 | DMG森精機 | CL-2000 AT | φ250 | 400 | 8インチチャック 貫通穴径φ50 最大振り回し径φ250 |
| NC旋盤 | DMG森精機 | CL-2000 BT | φ250 | 400 | 8インチチャック 貫通穴径φ24 最大振り回し径φ250 |
| NC旋盤 | DMG森精機 | Dura2550 | φ370 | 500 | 10インチチャック 貫通穴径φ80 最大振り回し径φ370 |
| NC旋盤 | DMG森精機 | NLX2000MC/500 | φ200 | 510 | 8インチチャック 貫通穴径φ73 最大振り回し径φ366 |
| NC旋盤 | DMG森精機 | NLC2500Y/700 | φ366 | 705 | 10インチチャック 貫通穴径φ91 最大振り回し径φ366 |
| NC旋盤 | 滝沢 | TCC-2100L3 | φ200 | 185 | ロングストロークチャック |
| NC旋盤 | 滝沢 | TCC-2100L3 | φ200 | 185 | ロングストロークチャック |
| NC旋盤 | 滝沢 | TCN-2100CM | φ224 | 500 | 引き込みチャック （加工径、加工長さは標準使用時の数値） |
| 縦型NC旋盤 | O-M | RT-915 | φ915 | 700 | チャック径1000ミリ 大型加工 |
| 機械名 | メーカー | 機種名 | ストローク（X,Y,Z） | 備考 |
|---|---|---|---|---|
| マシニングセンタ | DMG森精機 | DuraVertical 5100 | 1050×530×510 | 縦型 ロータリーテーブル付 センタースルークーラント |
| マシニングセンタ | DMG森精機 | ecoMILL 1100V | 1100×560×510 | 縦型 自動工具計測
センタースルークーラント |
| マシニングセンタ | DMG森精機 | CMX800V | 800×560×510 | 縦型 自動工具計測 センタースルークーラント |
| マシニングセンタ | マキノジェイ | J3 FORMULA | 630×550×550 | 横型 センタースルークーラント 2パレット |
| マシニングセンタ | 日立 | VK45 | 500×720×600 | 縦型 加工能力ストローク 最大〜微細10ミリ以下の 製作可能 |
| マシニングセンタ | OKK | VM4 | 630×410×460 | 縦型 メモリー大容量、処理速度、 DNC運転もフリーズ無 |
| マシニングセンタ | OKK | MCV520 | 1020×520×560 | 縦型 BT50 |
| マシニングセンタ | オークマ | MILLAC1052V | 2050ｘ1060ｘ800 | 縦型 ヘール加工機能 アングルヘッド対応 |
| 機械名 | メーカー | 機種名 | 最大加工径 | 加工長さ | 備考 |
|---|---|---|---|---|---|
| 汎用旋盤 | 豊和 | ||||
| 汎用旋盤 | TAKANG | φ430 | 750 | 四つ爪チャック | |
| 転造機 | 京和製作所 | KT3-0 | |||
| 洗浄機 | 森合精機 | MCJ350S | |||
| スロッター | 山毛 | MY-160D | ストリーク160 テーブル直径Φ320 テーブル移動距離X＝320 Y＝320 |
||
| 機械名 | メーカー | 機種名 | 測定能力 | 備考 |
|---|---|---|---|---|
| 三次元測定機 | ミツトヨ | QM-Meaure333 | 300×300×300 | 画像診断測定機能付 |
| 真円度測定機 | 小坂研究所 | EC1550Ｈ | 最大測定高さ 外径420㎜、内径270㎜ 最大測定径 φ368 |
|
| CNC画像測定システム | ニコン | VMA-4540 | 450×400×200 | カラーカメラ 3CCD |
